電動バルブ
モーターバルブ
流量制御用モータバルブ
流量特性のカスタマイズと流量制御の緻密化に対応可能
- 小中量流体の流量制御が可能で、中高温流体のコージェネレーションシステムにも組込可能です。
| 形式 | 回転型２方向弁 |
|---|---|
| 適用流体 | 水 |
| 流体圧力範囲 | ０～０.８ＭＰａ |
| 周囲温度範囲 | ０～４０℃ |
| 流体温度範囲 | ０～８０℃ |
| 本体材質 | ＳＵＳ３０４ |
| 弁体材質 | ＳＵＳ３０４ |
| 回転シール材 | Ｈ－ＮＢＲ |
| 接続口径 | Ｒｃ１／２ |
モーターバルブ
小型電動ボールバルブ MB-07A
- 低価格なプラスティック製電動弁
- 軽量コンパクトサイズ
- 流体に合わせボディ材質の選定が可能
- 長寿命
| 流体の種類 | 水、腐食液、薬液 |
|---|---|
| 最高使用圧力 | 0.98Mpa(10kgf/cm2) |
| 電源電圧 | AC100V(50/60Hz) |
| 開閉所要時間 MB-07A | 20/16.5sec(50/60Hz) |
| モータ | シンクロナスモータ |
| 定格出力 | 3.5/4W(50/60Hz) |
| 絶縁種別 | JIS E種 |
| モータ保護 | インピーダンスプロテクト方式 |
| 許容周囲温度 | －10～50℃ |
| 保護構造 | IP54 |
| 質量 | 約0.7kg |
| 流体使用温度範囲 ボディ材料／流体温度範囲 |
U-PVC/0～50℃ C-PVC/0～90℃ PP/-20～50℃ PVDF/-20～100℃ |

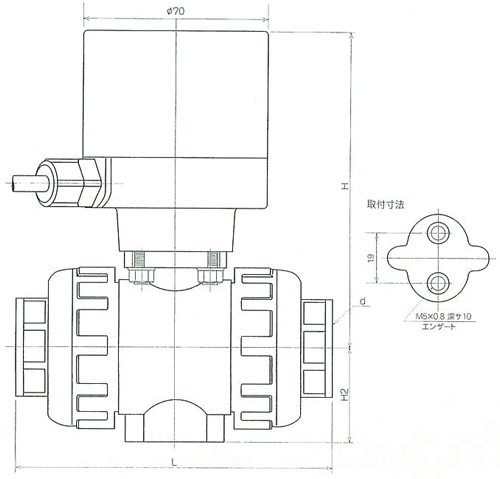

外形寸法図
寸法表
横にスクロールしてご覧いただけます。
| 口径 | d | L | H | H2 | ポアサイズ | Cv値 |
|---|---|---|---|---|---|---|
| 15A | Rc 1/2 | 102 | 112 | 29 | 15 | 13.9 |
| 20A | Rc 3/4 | 120 | 119 | 35 | 20 | 23.8 |
| 25A | Rc 1 | 131 | 126 | 39 | 25 | 46.5 |
配線図
