電磁弁

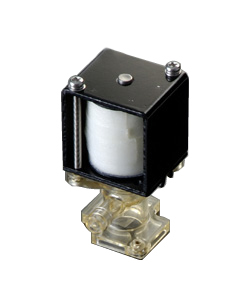

ダイヤフラム式二方電磁弁
新製品 流量ＵＰ！
小型、低コスト、省エネ。エネルギーのコージェネレーションにも対応可能
- 構造の改良により、オリフィスΦ４mmの流量を確保しました。
- 高耐久性で分析機器に対応します。
- ダイヤフラムにより駆動部が、流体から完全に分離されているため 腐食性のある流体でも使用できます。
- 独自の構造を採用したことにより、作動音が気になりません。
- コンパクトな継ぎ手構造を採用しており、そのままホースをつないでご使用いただけます。
| オリフィス径 | Φ４mm相当（Ｃｖ値０．３） |
|---|---|
| 適応流体 | 水，空気，薬液（注１） |
| 流体圧力範囲 | ０～０．２ＭＰａ（注２） |
| 構造耐圧 | ０．２９ＭＰａ |
| 定格電圧 | ＤＣ２４Ｖ（コイル定格：連続） |
| 定格電流 | ０．２４Ａ |
| 周囲温度範囲 | ５～４０℃ |
| 流体温度範囲 | ５～４０℃ |
| 本体材質 | ＰＰＳ（注３） |
| 接続口径 | Φ８mmホース口（注3） |
（注１） 実際に使用される流体でのご確認をお願い致します。
（注２） 圧力範囲の詳細についてはご相談下さい。
（注３） 本体材質及び形状、その他についてご相談下さい。

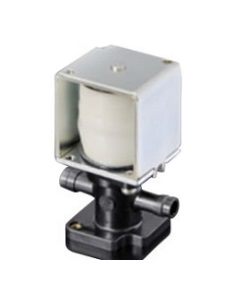

ダイヤフラム式二方電磁弁
中高温流体フロー可能。エネルギーのコージェネレーションにも対応可能
- ダイヤフラムにより駆動部が、流体から完全に分離されているため腐食性のある流体でも使用できます。
- 独自の構造を採用したことにより、作動音が気になりません。
- コンパクトな継ぎ手構造を採用しており、そのままホースをつないでご使用いただけます。
| オリフィス径 | Φ３ｍｍ |
|---|---|
| 流体圧力範囲(注1) | -５０～３００ｋｐａ |
| 構造耐圧 | ４５０ｋｐａ |
| 定格電圧 | ＤＣ２４Ｖ |
| 定格電流 | ２４０ｍＡ |
| コイル定格 | 連続 |
| 周囲温度範囲 | ０～７０℃(MAX) |
| 流体温度範囲 | ０～９０℃（MAX） |
| 本体材質 | ポリサルフォン |
| ダイヤフラム材質 | フッ素ゴム |
| 適用流体 | 水・腐食性流体 |
| 接続径 | Φ８ホース口 |
